电气施工现场高清大图--含要点解析（精品）

考神团队

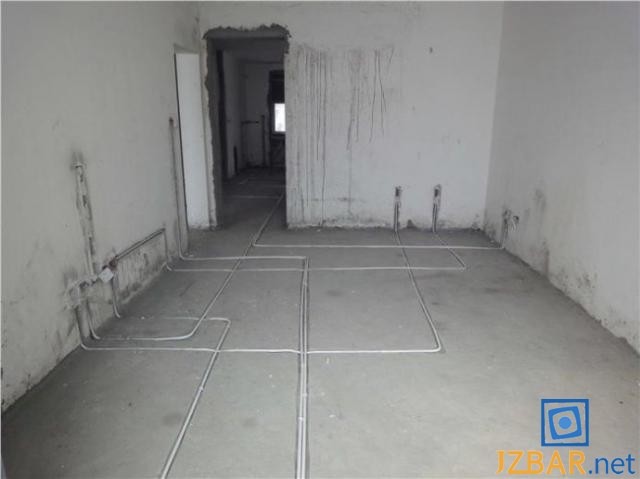

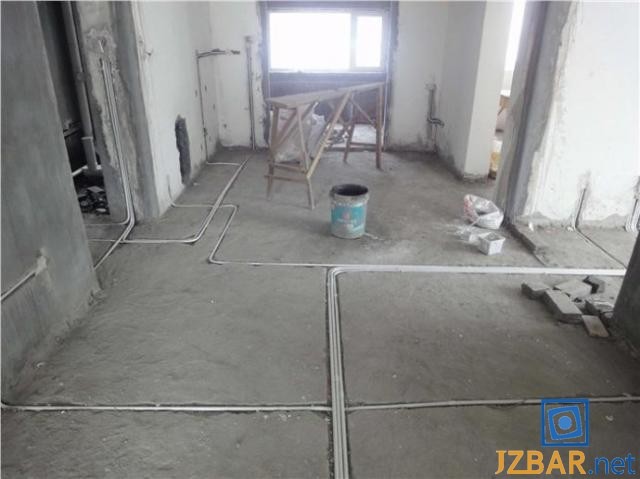

1、地面预埋线管，注意线槽不要凿的太深了，容易损坏楼板，如果有找平层，线管上口与找平层平就可以了

2、线管接头部位一定要有凹槽，易与线管面与地坪相平

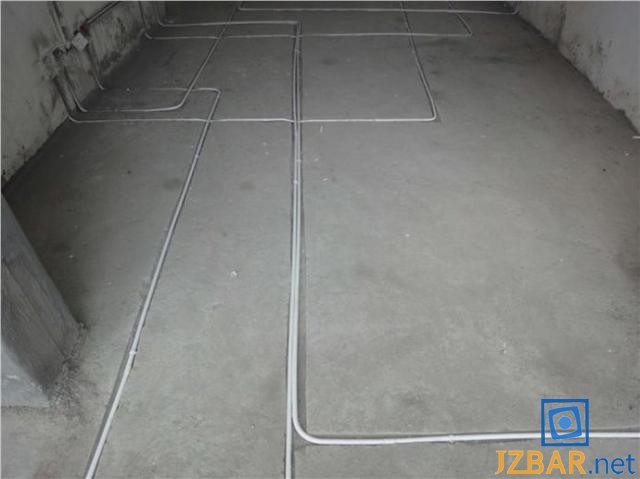

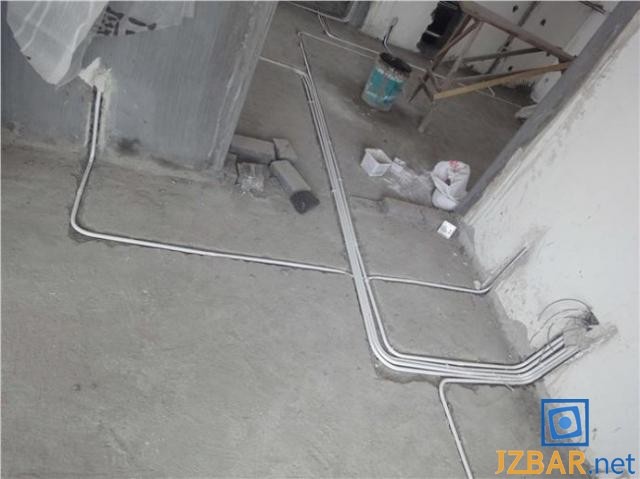

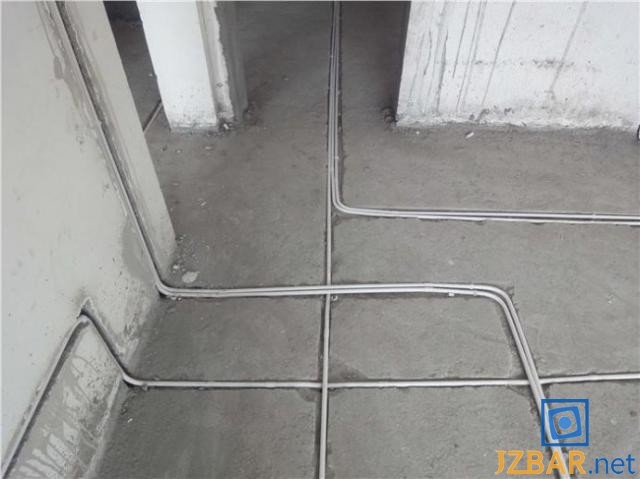

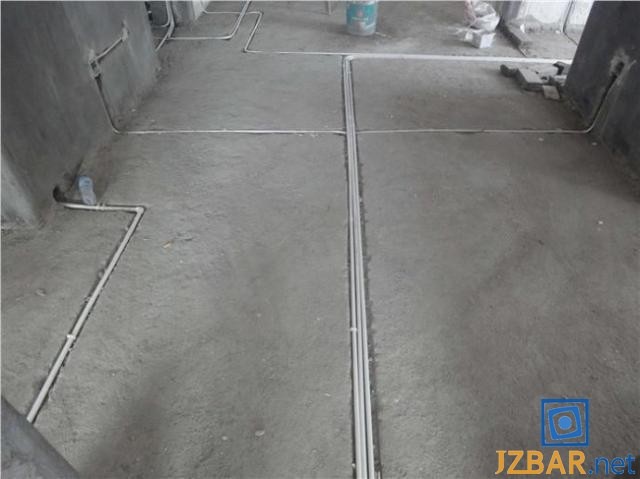

3、线管能够平行尽量平行施工

4、转弯处接头尽量错开

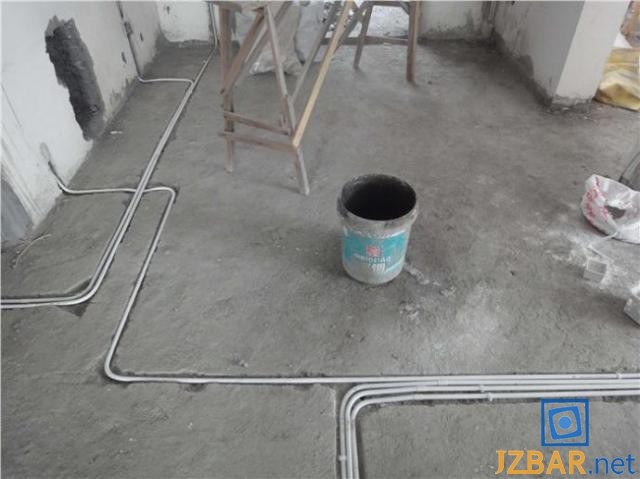

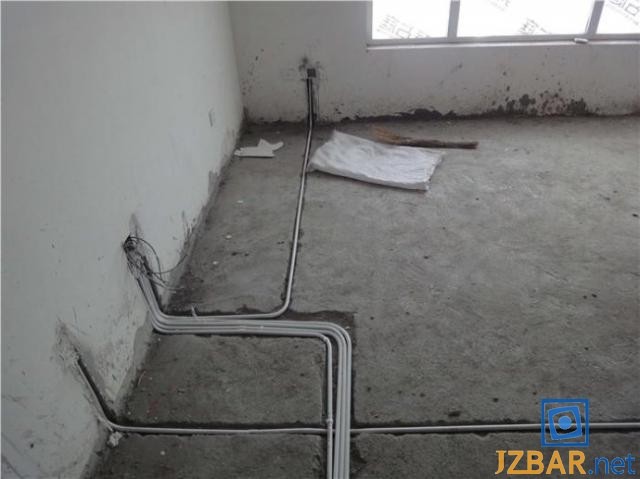

5、线管上墙处弯头要有弧度，方便今后穿线

6、线管上墙处弯头要有弧度，方便今后穿线

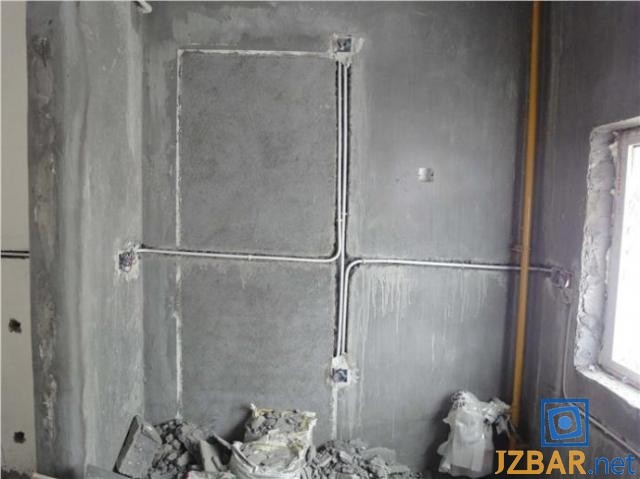

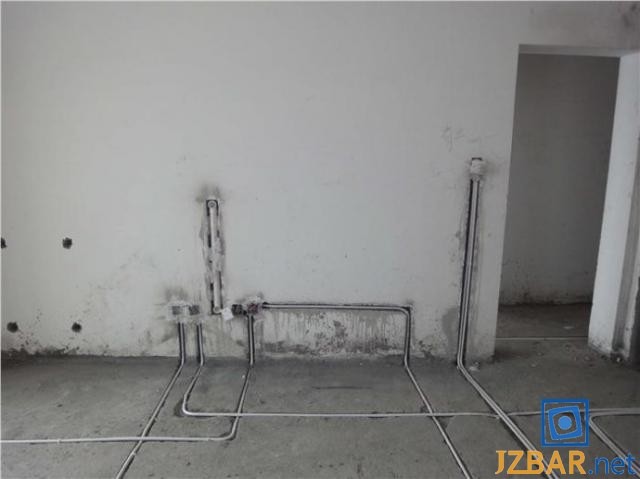

7、电视背景墙插座布置，中间那个50管是液晶电视的线管

8、网线插座

9、插座内连线方法

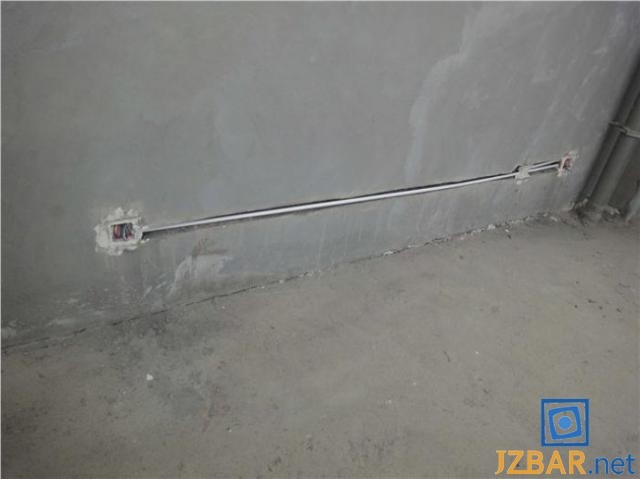

10、墙上没有线管的插座是隔壁房间接的线

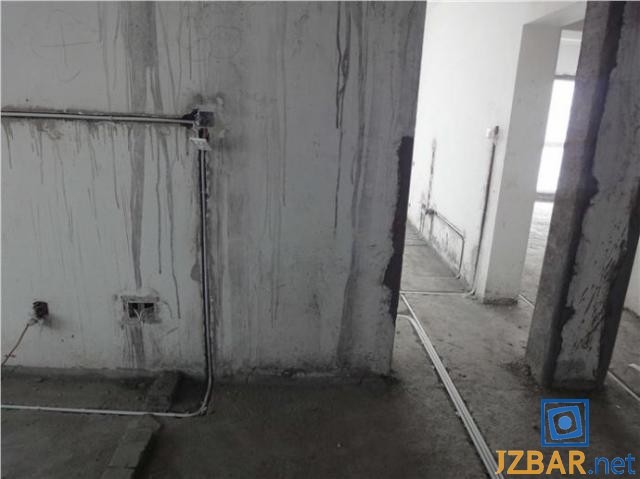

11、这一个线管就是连接隔壁两间房的线管

12、厨房内插座的连接方法

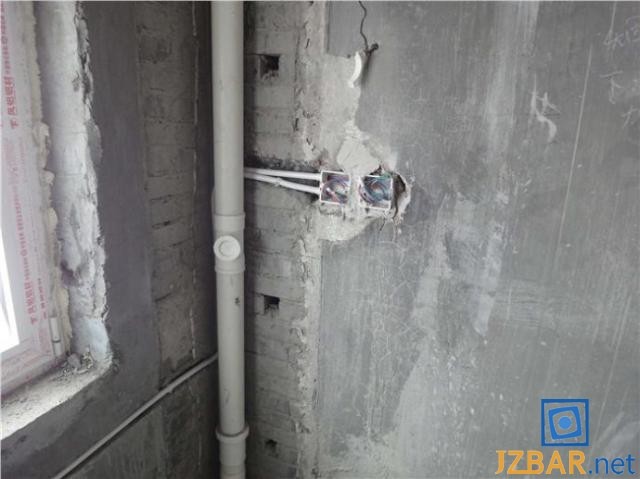

13、这个插座等排水管包好施工完成后正好在墙角边

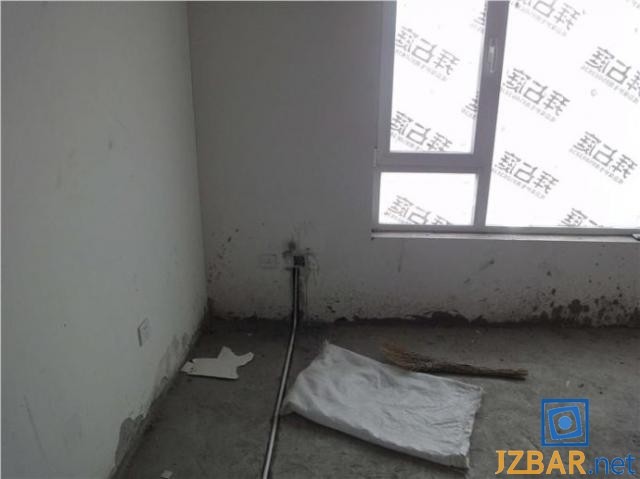

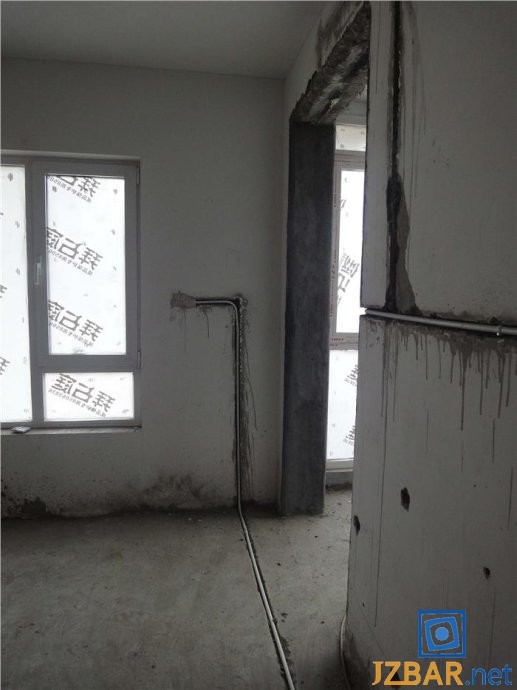

14、线管从门洞边穿过，后期施工要注意门洞套钉子的施工

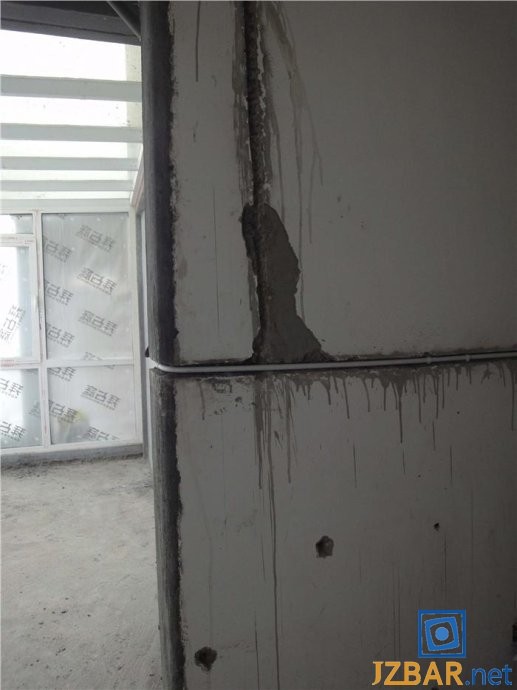

15、注意门洞套钉子的施工

16、插座线从隔壁穿过来

17、插座线从隔壁穿过来

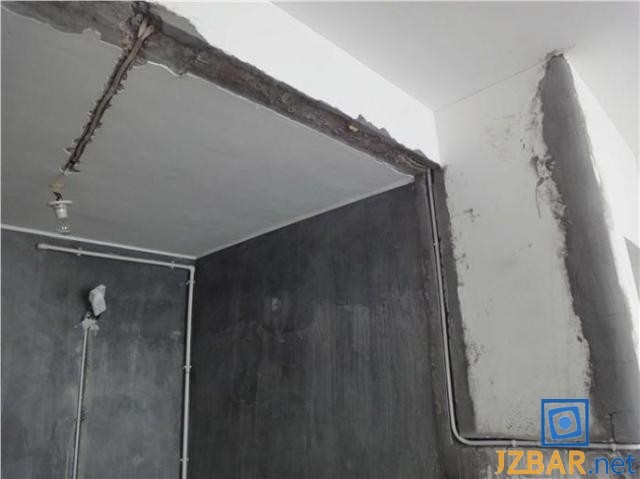

18、天棚只能走软管了，线槽凿的太深，容易损坏楼板

本文永久链接地址：https://www.jzbar.net/thread-94-1-1.html

kk010101

这样做管是不是随做管随穿线，如果做好以后再穿那么多弯能穿过去吗

wzc0506

11线管从门洞边穿过，后期施工要注意门洞套钉子的施工

爱玩儿的球球

我非常支持楼主的帖子……

乐淘电工电气TB

一看就知道是专业的。


乐淘电工电气-淘宝店

红色经典

一看就知道是专业的。
