给排水套管穿墙及器具安装工艺做法（图文并茂）

老段 · 发表于 2014-11-3 18:31:49

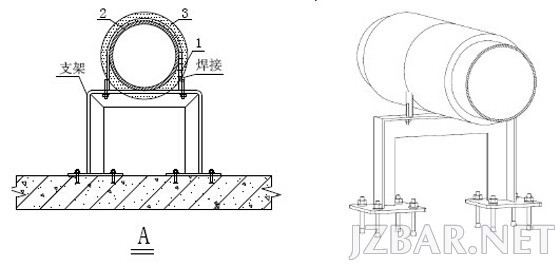

保温管道支架
适用于热水、空调冷凝水、防结露给排水管道

大便器安装
蹲式大便器与管道接口处需涂膜防水油膏；地面瓷砖坡向蹲便器，高度与蹲便器外边平齐；后排挂饰大便器在隐蔽前应做灌水和受力实验。

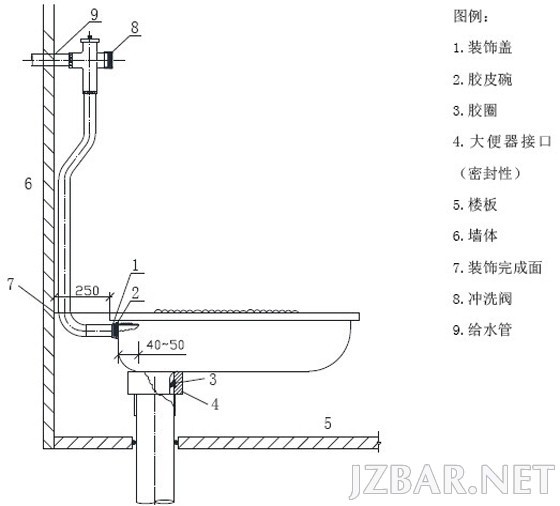

蹲式大便器安装大样图

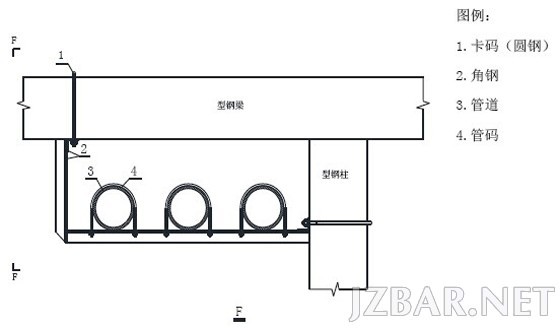

钢结构管道支架

套管安装
给水管道、消防管道穿楼板应设套管，并用岩棉封堵间隙。穿卫生间的给水管道建议设置套管。安装在楼板内的套管，其顶部应高出装饰地面20mm，安装在卫生间及厨房内的套管，其顶部应高出装饰地面50mm，底部应与楼板底面相平。

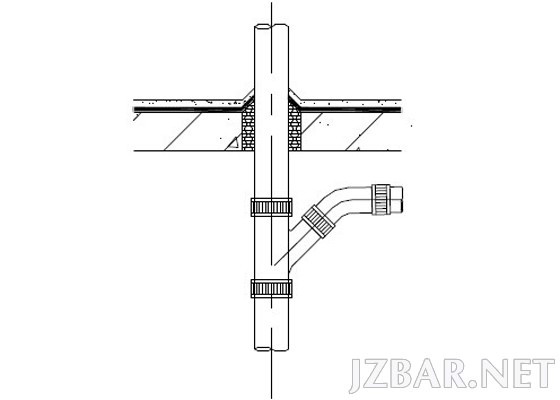

铸铁管穿墙套管

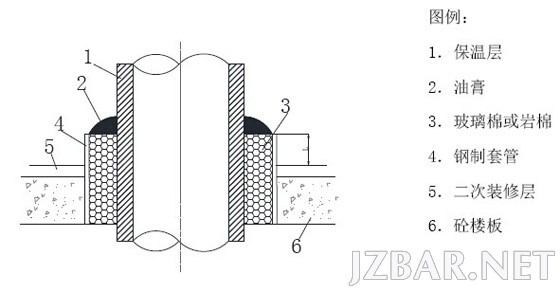

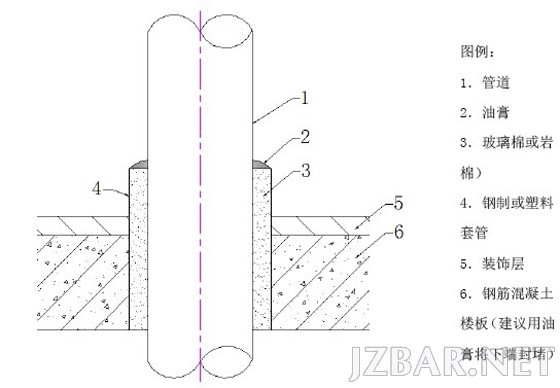

管道穿越楼板层套管

柔性防水套管一般适用于穿过墙壁之处受有震动或有严密防水要求的构筑物

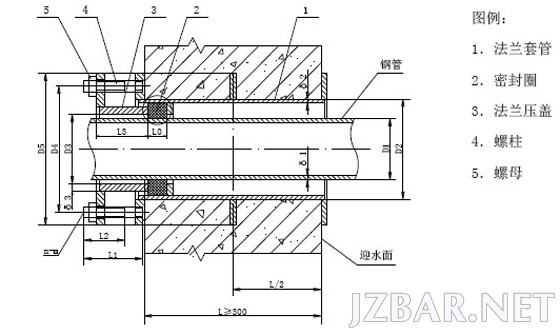

柔性防水套管安装

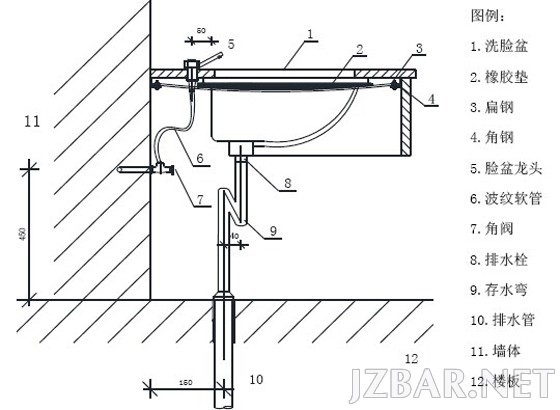

洗脸盆安装大样图
