就只告诉你，钢筋长度简化计算方法（超实用）

春风_绿叶

1、圆钢2.5d
2、一般部位变形钢筋4d
3、顶层边节点变形钢筋
d≤25时取6d  ；d＞25时取8d。
4、度量尺寸：按设计及验收规范要求，采用相应的方法，对弯制成形的钢筋进行测量的尺寸。
5、下料长度：将钢筋按设计及验收规范要求弯制成形所需要的实际长度。
6、计算原理：钢筋物力特性。
7、钢筋弯曲形时，产生塑性变形，内侧压缩、外侧拉伸、轴心长度不变。钢筋下料长度=钢筋轴心长度。

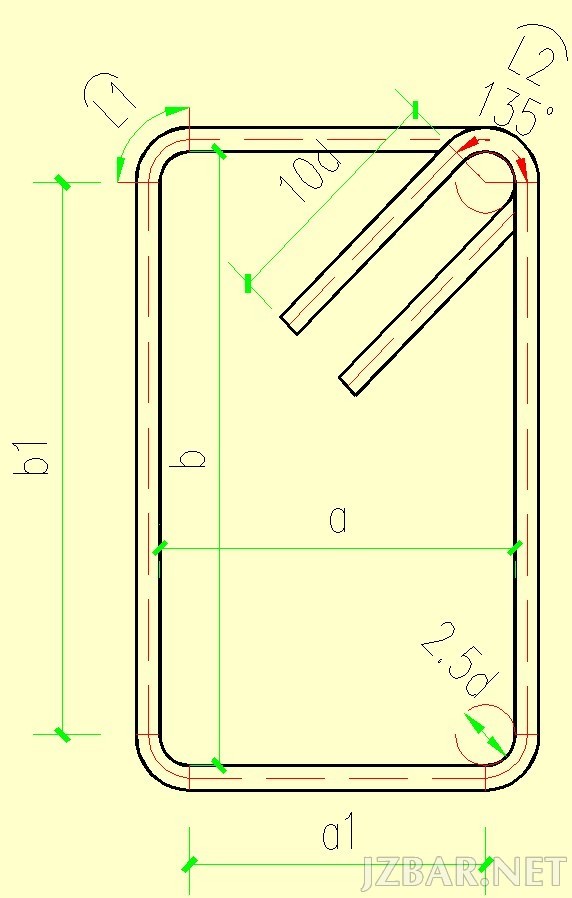

（一） 箍筋简化计算方法：
度量方式：内空尺寸
箍筋下料长度=内空尺寸(a+b)*2+26.5d
计算方法： 箍筋度量尺寸：内空尺寸 （a、b）；弯钩平直长度10d。
箍筋轴心（下料）长度：(a1+b1)*2+3L1+2L2+20d
其中：
a1=a-1.25d*2
b1=b-1.25d*2
L1=3.14*3.5d/4=2.749d
L2=3.14*3.5d*135/360=4.123d
得箍筋轴心（下料）长度：
(a+b-5d)*2+3*2.749d+2*4.123d+20d
=(a+b)*2+26.493d
=(a+b)*2+26.5d

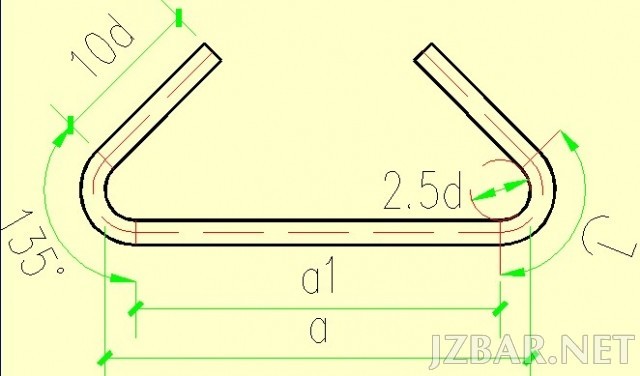

（二）拉钩筋简化计算方法：
度量方式：内空尺寸
拉筋下料长度=内空尺寸a+25.75d
计算方法：  度量尺寸： 内空长度a；弯钩平直长度10d
轴心（下料）长度：a1+2L+20d
其中：
a1=a-1.25d*2
L=3.14*3.5d*135/360=4.123d
轴心（下料）长度：
a-2.5d+2*4.123d+20d
=a+25.746d
=a+25.75d

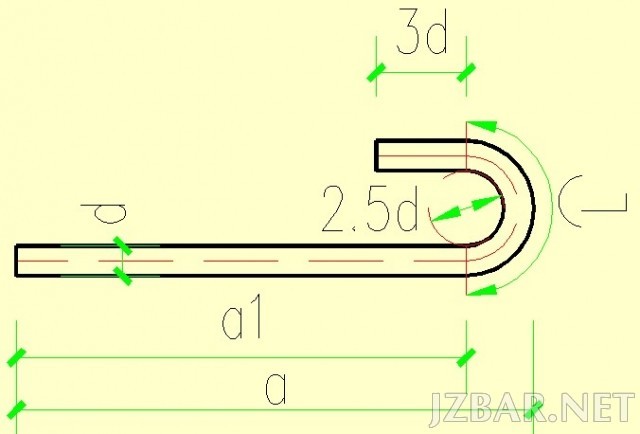

（三）圆钢末端加180度弯钩简化计算方法：
度量方式：外包尺寸
弯钩下料长度=外包尺寸a+6. 25d
计算方法： 度量尺寸：外包长度 a；
弯钩平直长度3d  轴心（下料）长度：a1+L+3d
其中：
a1=a-1d-1.25d
L=3.14*3.5d*180/360=5.498d
轴心（下料）长度：
a-2.25d+5.498d+3d
=a+6.248d
=a+6.25d

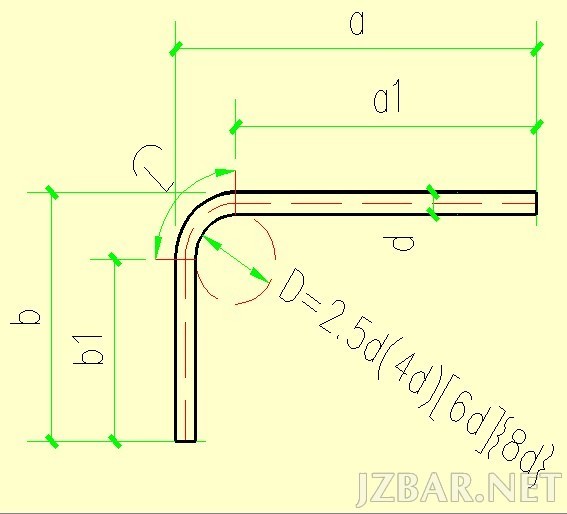

（四）直钩简化计算方法：
度量方式：外包尺寸
1、光圆钢筋：D=2.5d
下料长度=a+b-1.75d
2、变形钢筋，一般部位：D=4d
下料长度=a+b-2.1d
3、变形钢筋，顶层边节点： d≤25，D=6d
下料长度=a+b-2.5d
4、变形钢筋，顶层边节点： d＞25，D=8d
下料长度=a+b-2.93d
计算方法：（弯心直径D） 度量尺寸：外包长度 a；b
轴心（下料）长度：a1+b1+L
其中：
a1=a-1d-D/2
b1=b-1d-D/2
L=3.14*(D+d)*90/360=0.785D+0.785d
轴心（下料）长度=a+b-1.215d-0.215D

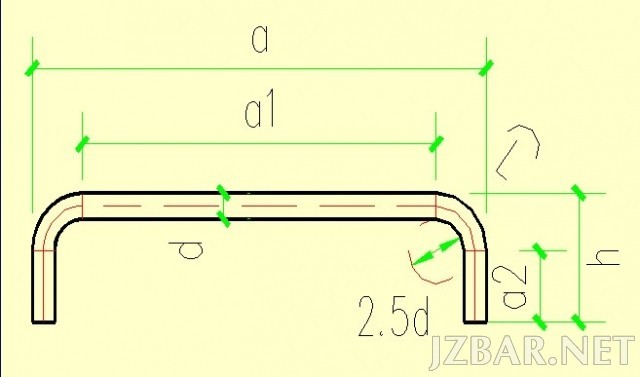

（五）板筋直钩简化计算方法：
度量方式：外包尺寸
下料长度=外包尺寸a+2h-3.5d
计算方法： 度量尺寸： 外包长度a；h=板厚-1个保护层
轴心（下料）长度：a1+2*a2+2*L
其中：
a1=a-2d-1.25d*2=a-4.5d
a2=h-1d-1.25d=h-2.25d
L=3.14*3.5d*90/360=2.749d
轴心（下料）长度：
a-4.5d+2*(h-2.25d)+2*2.749d
=a+2h-3.5d

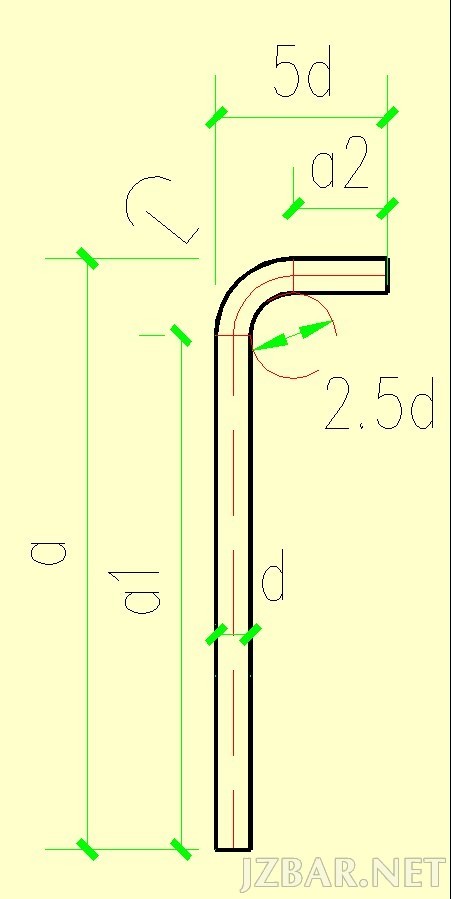

（六）圆钢末端加5d直钩简化计算方法：
度量方式：外包尺寸
下料长度=外包尺寸a+3. 25d
为便于施工，弯钩平直段应有3d
下料长度修正=外包尺寸a+3. 5d
计算方法：度量尺寸：外包长度 a；直钩外包长度5d
轴心（下料）长度：a1+a2+L
其中：
a1=a-1d-1.25d
a2=5d-1d-1.25d=2.75d
L=3.14*3.5d*90/360=2.749d
轴心（下料）长度：
a-2.25d+2.75d+2.749d
=a+3.249d
=a+3.25d

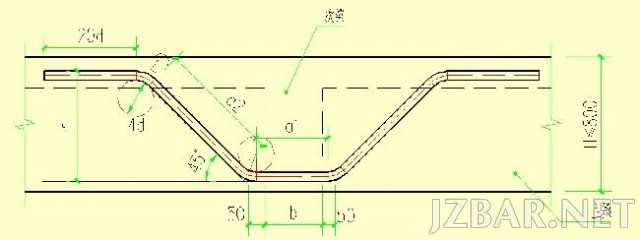

（七）45度吊筋简化计算方法：
度量方式：按设计
下料长度=2.828h+b+100+31.37d
h=主梁上下排主筋间最小净空高度-25mm。
计算方法：度量尺寸：h；平直段20d；内包尺寸b+100
轴心（下料）长度：40d+3L+2*a2+a1
其中：
a1=b+100-tan(22.5)*2d*2=b+100-1.657d
a2=(h-d)/sin(45)-tan(22.5)*2.5d*2 =1.414h-3.485d             L=3.14*5d*45/360=1.963d
轴心（下料）长度：
40d+3*1.963d+2(1.414h-3.485d)+ (b+100-1.657d)
=2.828h+b+100+31.373d

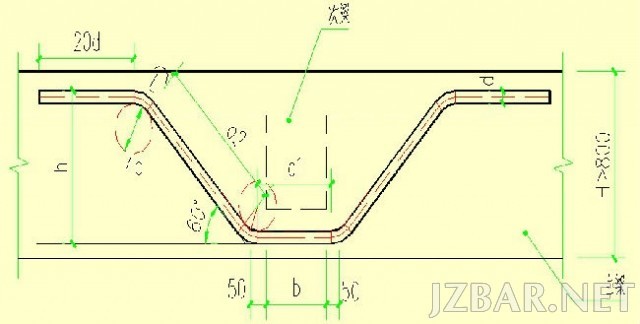

（八）60度吊筋简化计算方法：
度量方式：按设计
下料长度=2.31h+b+100+37.46d
h=主梁上下排主筋间最小净空高度-25mm。
计算方法：
度量尺寸：h；平直段20d；内包尺寸b+100
轴心（下料）长度：40d+3L+2*a2+a1
其中：
a1=b+100-tan(30)*2d*2=b+100-2.309d
a2=(h-d)/sin(60)-tan(30)*2.5d*2 =1.155h-4.041d
L=3.14*5d*60/360=2.618d
轴心（下料）长度：
40d+3*2.618d+2(1.155h-4.041d)+ (b+100-2.309d)
=2.31h+b+100+37.463d

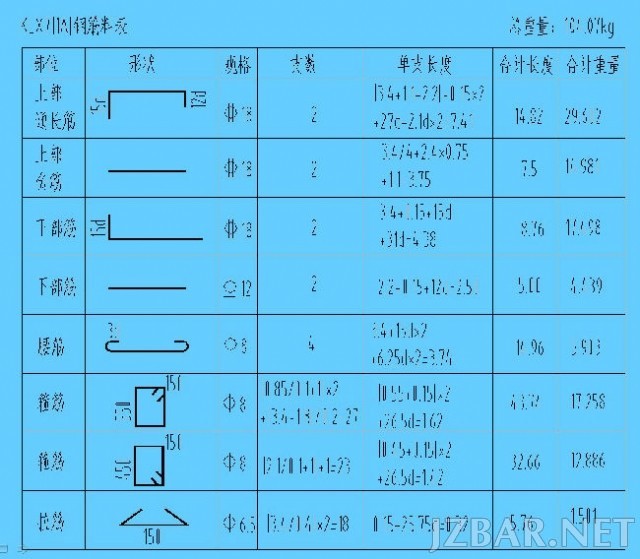

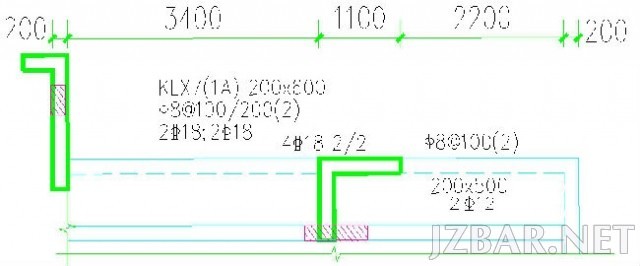

钢筋料表制作例题

柱C45，梁板C30,板厚100    钢筋每米质量（kg/m）
计算公式：6.165*d*d/1000  钢筋直径d单位为mm
