教你如何读懂框架柱、墙体配筋图

考神团队

结构平面图是表示建筑物室外地面以上各层平面承重构件(如梁、板、柱、墙、门窗过梁、圈梁等)布置的图样，一般包括楼层结构平面图和屋顶结构平面图。
看下图学习框架柱、墙体配筋图识读

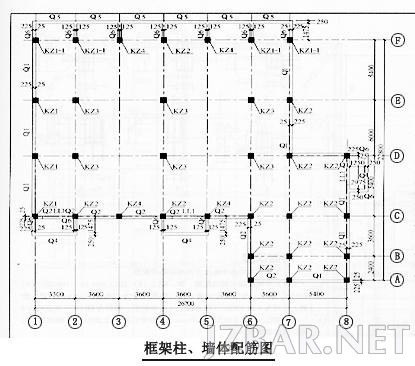

（图88框架柱、墙体配筋图）

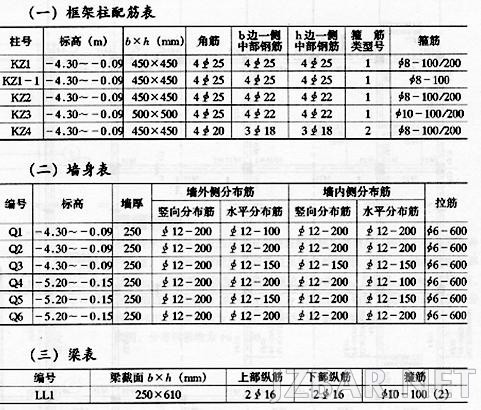

图中所有不同柱、墙体的配筋、截面尺寸、位置标高均在表格中列出。如：柱配筋表中第一行所示为框架柱KZ1，其所在位置标高为-4.30～-0.09m，截面尺寸为450mmX450mm，角筋为4根HRB335级直径为25mm的钢筋；b边及h边一侧中部筋均为4根HRB335级直径为25mm的钢筋；箍筋采用图中Ⅰ类型箍筋，加密区间距为100mm，非加密区间距为200mm，使用HPB235级直径为8mm的钢筋。
表示出不同墙体的位置、编号、厚度、标高及配筋情况。如：Q1所示为墙1，墙厚为250mm，位于标高-4.3～-0.09m之间，竖向分布筋内外两侧均为HRB335级直径为12mm、间距为200mm的钢筋；内侧水平分布筋为HRB335级直径为12mm、间距为200mm的钢筋；外侧水平分布筋为HRB335级直径为12mm、间距为100mm的钢筋；墙体拉结筋为HPB235级直径为16mm、间距为600mm的钢筋。
