柱、墙模板支设三维效果图解说

考神团队

（一）作业条件
1、施工区段划分。采用模板的投入，增加模板周转次
2、墙、柱钢筋绑扎完毕安装完毕，绑好钢筋保护层垫
3、支设模板前，应清除种控制线，将标高标示好，水或其它过渡引测点，并完善预合理的施工流水区段，减少数。；管线、预留洞、预埋件已块，并完善隐检手续。墙、柱头内的杂物，弹好各平控制标高引测到预留插筋检手续。
4、模板涂刷脱模剂并分类归堆。

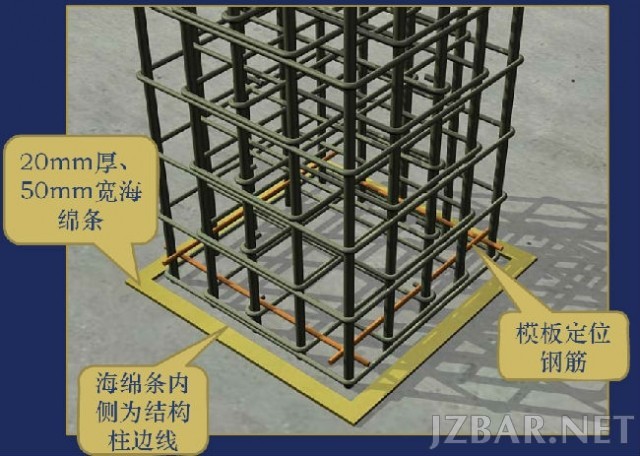

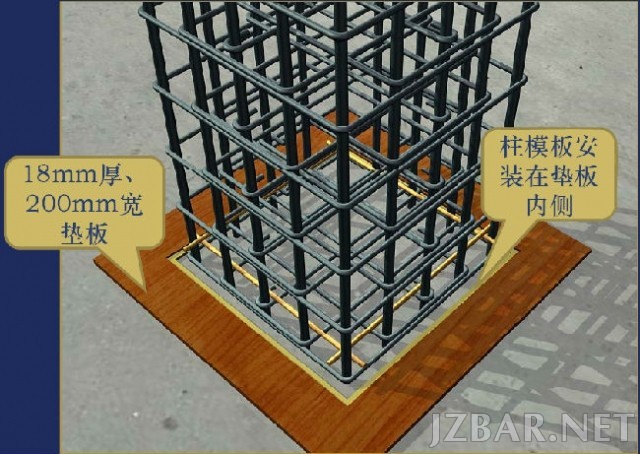

5、防跑浆措施：安装模板前，模板的承垫底部先垫上20mm厚海绵条，底部严重不平的，沿模板内边线用1∶3水泥砂浆找平。外墙、外柱的外边根部根据标高线在模板底部粘贴10mm厚海绵条，以确保不漏浆。
6、设置模板定位基准：在墙、柱主筋上距楼面约100mm处、距上部梁（板）底约500mm处，根据模板线，按保护层厚度焊接水平支杆，以防模板的水平移位。

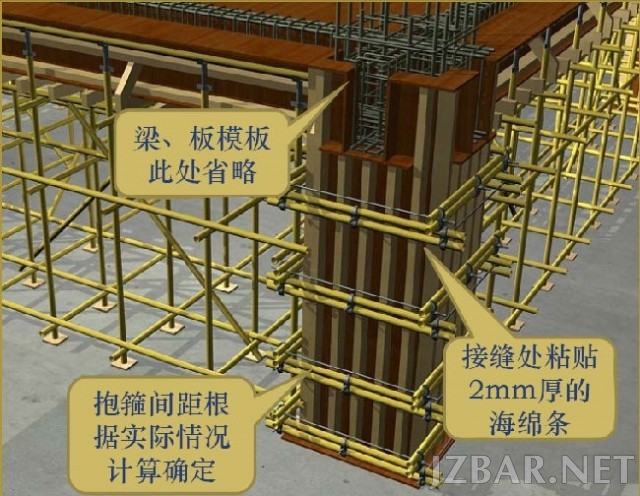

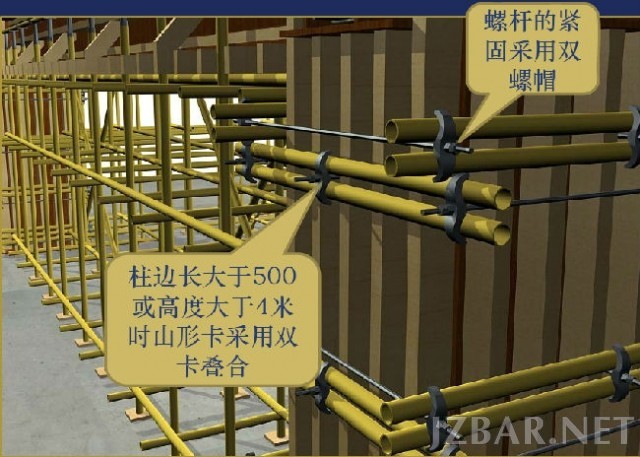

（二）柱模板支设流程

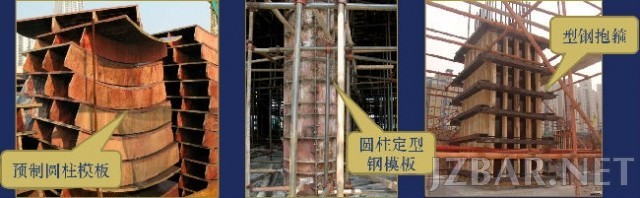

        圆柱采用定型模板支设；对于截面较大的矩形截面混凝土柱，其抱箍可采用型钢，型钢型号和间距通过计算后确定。

（三）墙模板支设流程

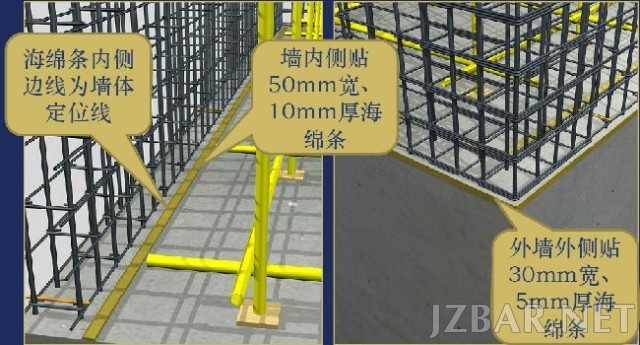

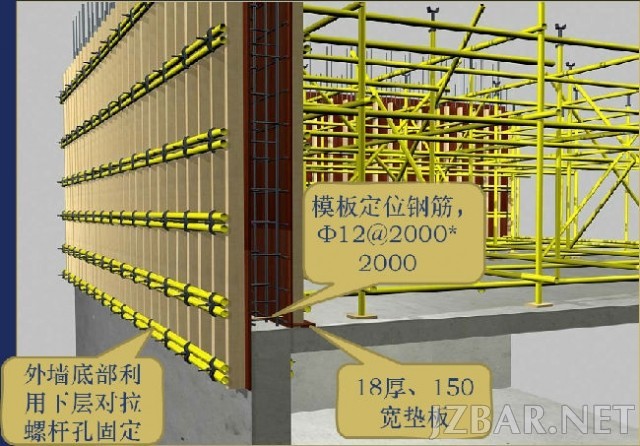

墙体模板定位、防漏

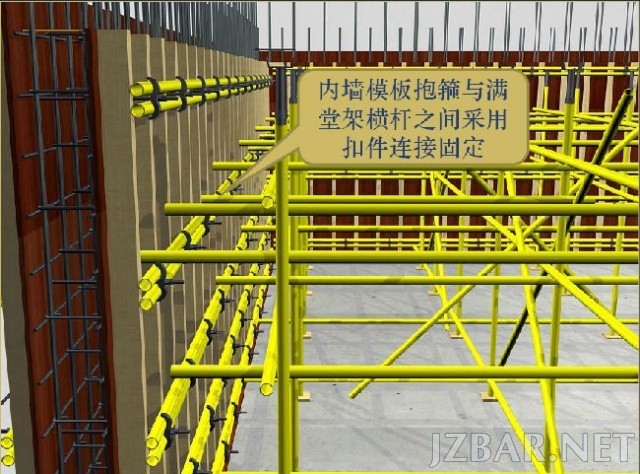

模板水平方向的固定

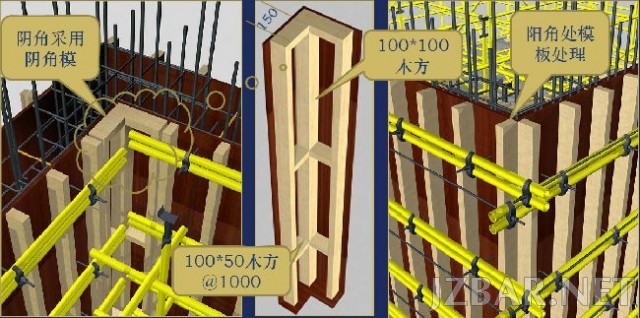

墙体转角处模板固定

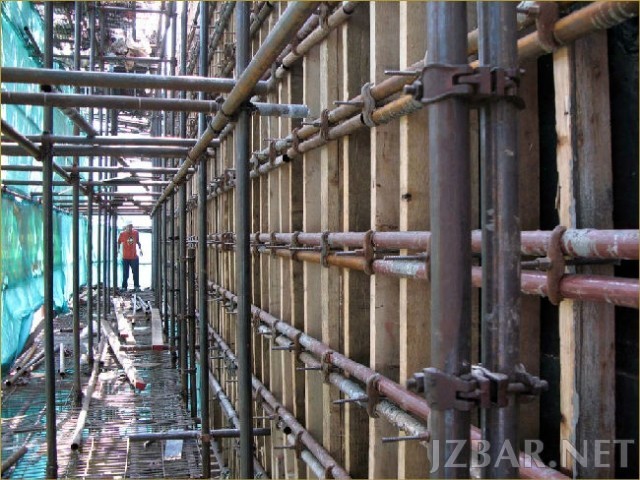

墙体模板施工实例
