结构件的含钢量速算法分享

建筑吧

在结构设计中，如何简单而准确判断构件的含钢量，对控制整个工程的造价意义显著，下面通过对几个工程中构件的分析，提出一套简便可行的含钢量计算法，希望对广大同仁有帮助！

说明：本文是在给定的抗震等级等条件下，对选定框架柱或剪力墙等构件的含筋量进行初估的方法，简单实用。

1．一般剪力墙配筋量估算（三级构造）

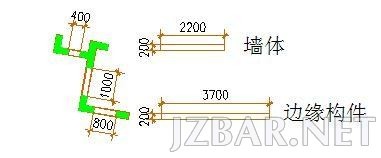

如图示，墙体总高度38m，按三级抗震设计。
按构造配筋：分布筋：2X8-200 计652公斤
边缘纵筋：2X12-200 计1239公斤
边缘箍筋：6-200 计1158公斤


总结：按构造设计200墙体含筋量0.5%（把水平筋折算成竖向筋）,
      边缘构件含筋量1.1%（把箍筋折算成竖向筋）,
      最后墙体总含筋量按两者加权即可。


2．二级框架柱配筋量估算

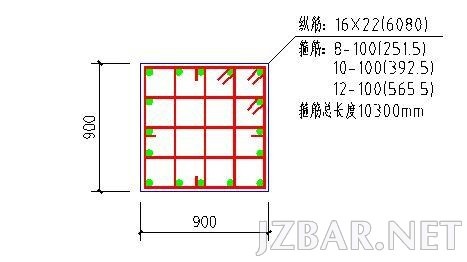

如图示，柱子总高度80m，按二级抗震设计。
中柱，非短柱，纵筋箍筋均三级钢。
按构造：纵筋为0.7%，实配略大。
箍筋按轴压比确定的体积配箍量配置，按D10为3600公斤。
折算为纵向配筋率为0.71%。
讨论1：如按短柱设计，箍筋全高加密，则按D10为5000公斤。
折算为纵向配筋率为1%。
讨论2：如为角柱，箍筋全高加密，则纵筋与箍筋折算配筋率均为1%。


总结：按中柱非短柱设计，纵筋与箍筋折算配筋率均为0.7%。
      按角柱设计，纵筋与箍筋折算配筋率均为1%。
按中柱短柱设计，纵筋0.7%，箍筋折算配筋率为1%。
注：本工程为地上21层框筒结构，中部以上楼层可采用箍筋D8-100，此时箍筋折算配筋率按上述乘0.64系数。
