地下连续墙各类接头施工大汇总

solife

地下连续墙，接头弄不好，就不连续了，今天小编为您整理地下连续墙的接头形式和它们各自的施工要点，保证地下连续墙连续无损。

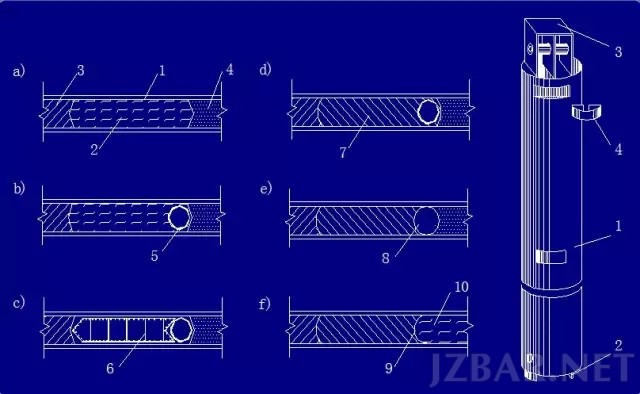

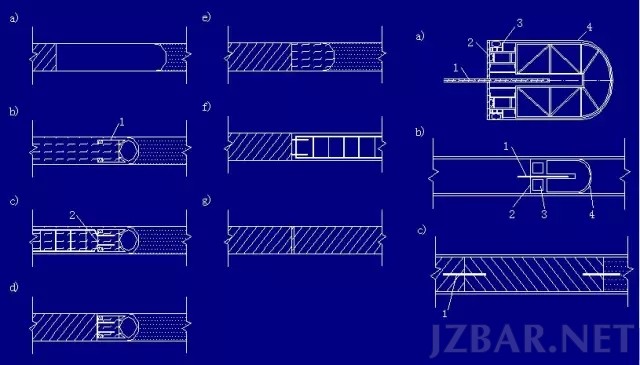

接头管（箱）

1.接头管（箱）及连接件应具有足够的强度和刚度。
2.接头管（箱）进场后在首次使用前，应在现场进行组装试验。
3.接头管（箱）应露出导墙顶1.5～2.0m以上。
4.接头管（箱）的吊装应垂直缓慢下放，严格控制垂直度。
5.接头管（箱）背后应填实。
6.接头管（箱）在混凝土灌注初凝后开始提升，每30min提升一次，每次50～100mm，应在混凝土终凝前全部拔出。
7.接头管（箱）起拔应垂直、匀速、缓慢、连续，不应损坏接头处的混凝土。
8.接头管（箱）起拔后应及时清洗干净。

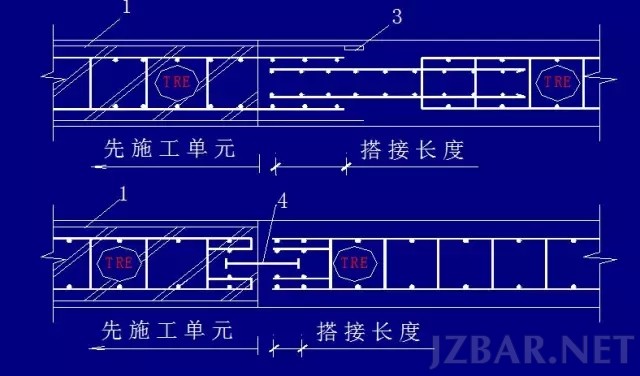

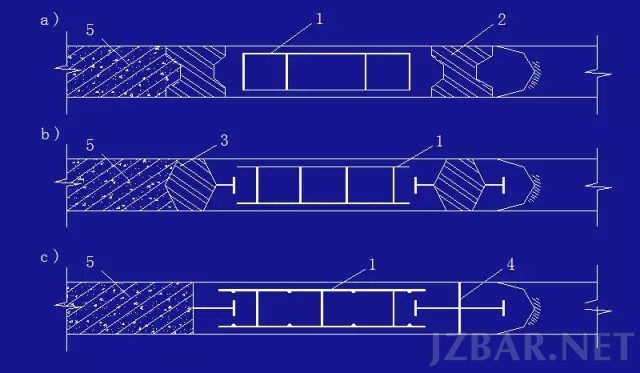

钢板组合接头


1.十字钢板接头，在施工中应配置整体式或两片独立式接头箱，下端应插入槽底，上端宜高出地下连续墙泛浆高度，同时应制订有效的防混凝土绕流措施。
2.工字钢接头，在施工中应配置接头管（箱），下端应插入槽底，上端宜高出地下连续墙泛浆高度，同时应制订有效的防混凝土绕流措施。

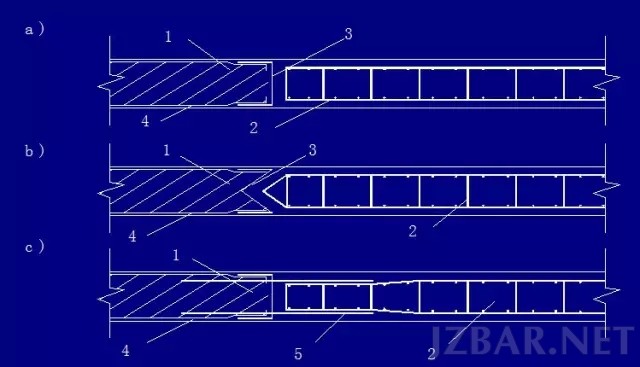

预制混凝土接头

1.预制接头吊装的吊点位置及数量应根据计算确定，应分节依次吊放。2.预制接头吊放应注意迎土面和迎坑面，严禁反放。3.预制接头应达到设计强度的100%后运输及吊放。4.先放预制接头，再吊放钢筋笼。
铣接头

1.后续槽段开挖时，应将套铣部分混凝土铣削干净，套铣部分不宜小于200mm。
2.导向插板应在混凝土浇筑前放置于预定位置，插板长度宜为5～6m。
3.套铣一期槽段钢筋笼应设置限位块，限位块设置在钢筋笼两侧，宜采用PVC管，限位块长度宜为300～500mm，竖向间距为3～5m。
接头控制要点
1.十字钢板接头和工字钢接头顶部偏差应小于20mm。2.预制接头平整度应小于5mm，挠度应小于20mm，无裂缝和露筋现象，上下节端头应平整无缝隙。3.圆形接头的接头管安装垂直度不应大于1/200。
