任何工程都离不开回填土，回填土有基础回填土，有房心回填土，他们之间有什么区别，你能搞懂吗？，今天就给大家讲回填土案例。
一、认识回填土
回填土分为基础回填和房心回填两种，下面就把这两种回填土解释一下
（一）基础回填土
室外地坪以下都属于基础回填土，下面具体讲解。
1、无地下室的基础回填土

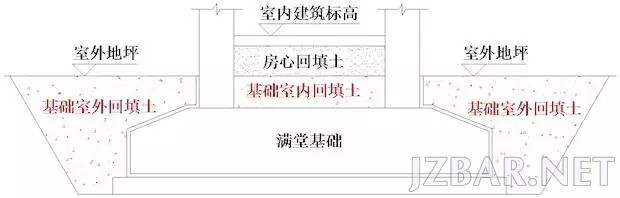

如果一个工程没有地下室，满堂基础情况回填土如图1所示。

图1

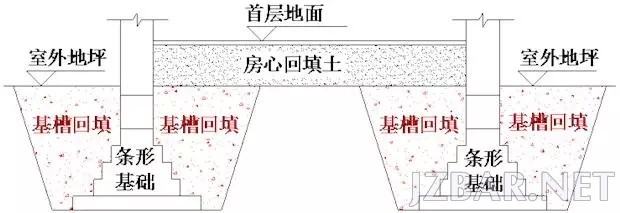

条形基础回填土如图2所示。

图2
图1图2中的红色部分为基础回填土。
2、有地下室的基础回填土

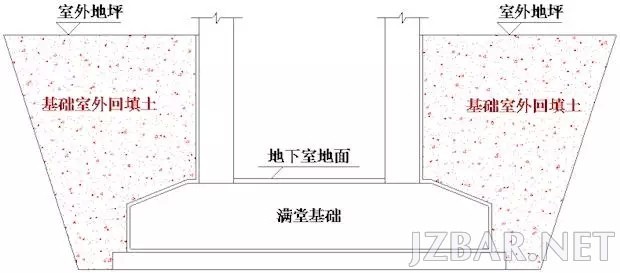

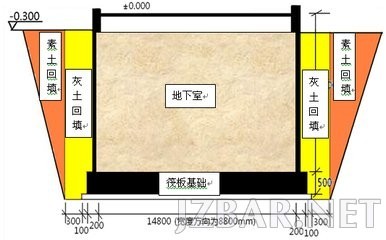

如图有地下室，满堂基础回填土如图3所示。

图3
条形基础的回填土如图4所示的红色部分。
图4
从图3、图4可以看出，都有地下室，图3是在筏板基础直接做地面，图4是在防水板上直接做的地面，图3就没有室内的基础回填，图4因为是条形基础，所以防水板下面还有基础回填土。
（二）房心回填土
如果一个工程没有地下室，室外地坪以上的回填土属于房心回填土，如图5所示。
图5
有地下室情况，一把情况下地下室的地面就是基础顶面，多数情况不会出现是呢回填土，极少数情况出现房心回填土。
二、回填土举例1（一）图纸介绍
这个工程地上三层，没有地下室，室外地坪标高是-0.45，基础是筏板，有基础梁。外墙是370砖墙，内墙是240砖墙。

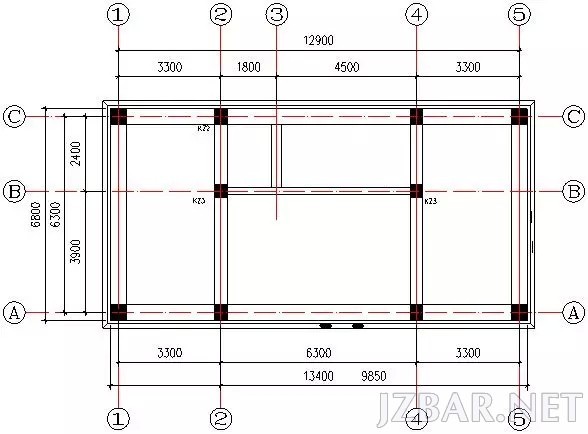

筏板基础的平面图，如图6所示。

图6

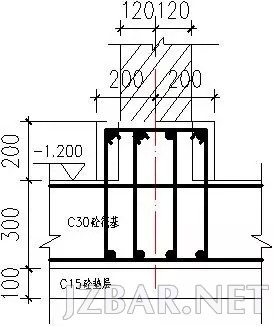

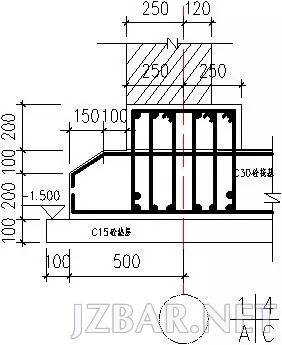

工程的370、240基础梁的剖面图，如图7、图8所示

图7

图8
（二）软件操作1、大开挖里已经计算了基础回填土
基础回填土是不用单独定义的，在土方开挖里自然计算，我们只要在软件里，基础回填土不画就行，只要把垫层、筏板、基础梁、墙等都画上，在画挖土方的时候，直接就能出基础回填土的量

图9
2、查看软件计算的回填土工程量
基础回填土的不用画图，选择大开挖土方→查看计算式→就出现了工程量计算式，这个计算式里就有大开挖土方的量，也就素土回填的量，这个素土回填就是基础回填。如图10所示。
图10
3、软件计算房心回填土工程量
房心回填也不用画图，房心回填的面积和房间地面的面积一样大，用地面面积乘以回填土的厚度，就是房心回填土的体积。
下面举个例子，假如我们要计算图11所示办公室的回填土，该怎么计算？
图11
（1）定义房间

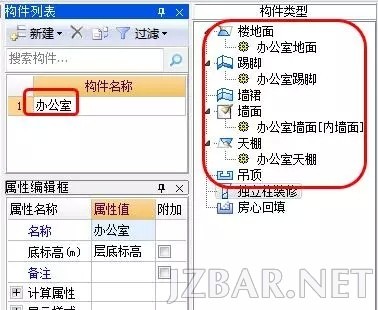

先定义好办公室的地面、踢脚、墙面、天棚，然后再组合成房间，如图12所示。

图12
（2）画房间

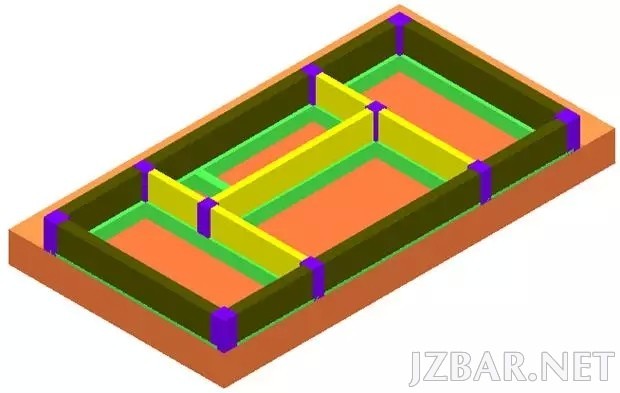

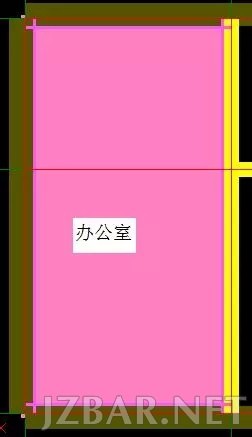

画好的房间如图13所示。

图13
（3）查看地面工程量

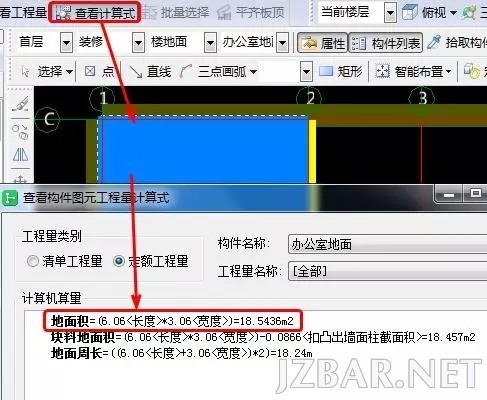

查看工程量计算式→选择办公室地面→就会出现房间地面的面积，如图14所示。

图14

图15

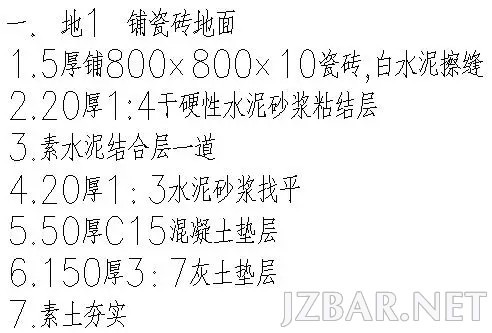

从图15可以看出，办公室的地面做法总厚度为5+20+20+50+150=245mm
基础回填土回填到室外地坪，也就是-0.45，室内地面是±0.000,那房心回填土的厚度=450-245=205mm
房心回填土的体积=房间地面面积*回填土的厚度=18.5436*0.205≈3.80m3
三、回填土举例2（一）图纸介绍
这个是2号办公楼的图纸，基础是筏板基础，顶标高是-3米，然后是基础梁，基础梁顶标高是-2.8。

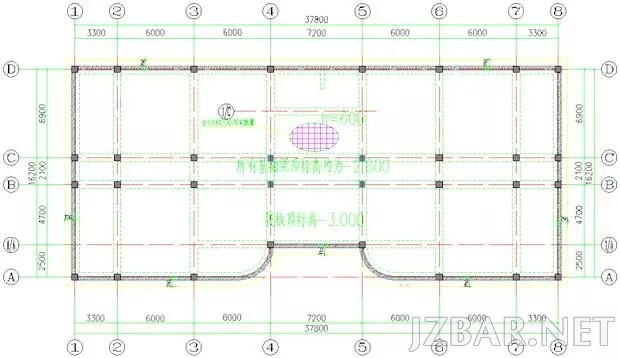

筏板基础的平面图，如图16所示。

图16

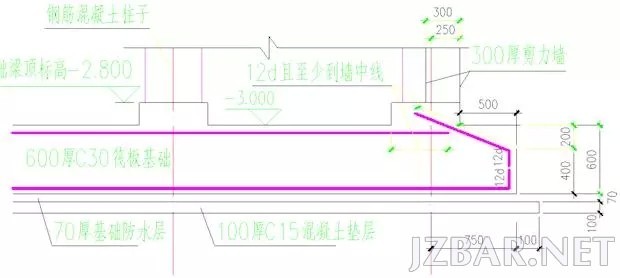

基础剖面图如图17所示。

图17

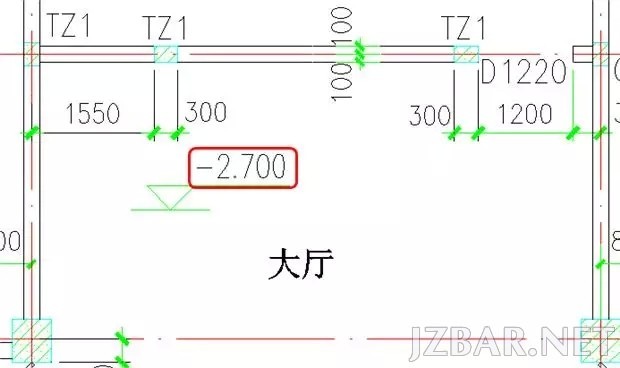

地下室地面标高-2.7，如图18所示。

图18

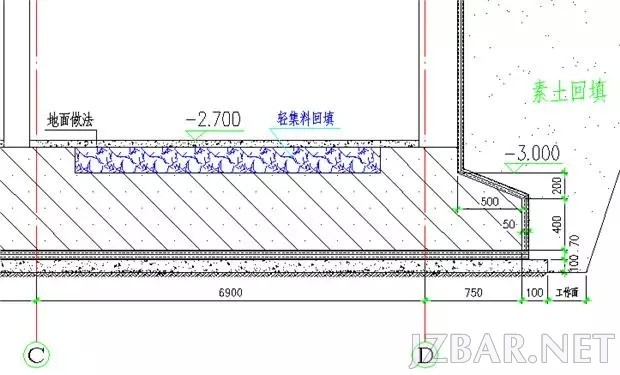

基础轻集料回填如图19所示。

图19
（二）处理方法
从图16、17、18、19四付图可以看出，2号办公楼房心回填的是轻集料。按正常的房心回填就是用地面面积*回填厚度，但这个不能，因为有基础梁，基础梁的宽度是600mm，墙的厚度300和200两种，地面面积是按墙围成的面积来计算的，墙的厚度比基础梁的宽度小，所以不能用地面面积来计算。
处理思路：
轻集料回填体积=地下室建筑面积*0.2（基础梁突出筏板的高度）-基础梁体积。
直接在软件里找建筑面积、基础梁体积，按照以上公式计算就可以了。
轻集料回填体积=619.616*0.2-33.9355=89.9877M3
四、案例总结
1、基础回填土软件可以直接在挖土里出量，不用画图，不管是有地下室还是没有地下室都可以计算出来。
2、如果地面面积与回填土面积相等的时候，房心回填，可以用地面面积*回填厚度来计算。
3、如果地面面积与回填土面积不相等的时候，那可以利用软件先有的数据来计算。
